技术百科

聚乙烯亚胺/多巴胺改性氧化硅固定碳酸酐酶

2021-05-17 10:16:45 1551次浏览

摘要

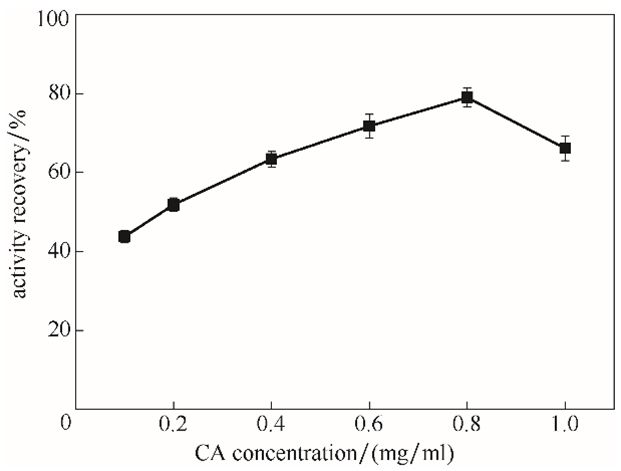

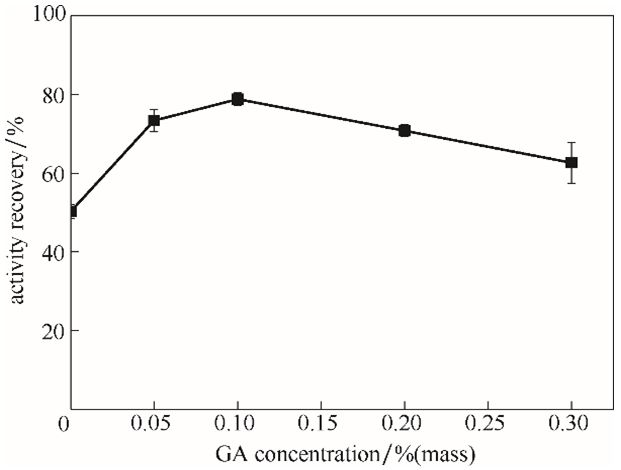

利用聚乙烯亚胺（PEI）/多巴胺（DA）共沉积法改性氧化硅，并以此为载体固定化碳酸酐酶（CA）。考察了PEI/DA质量比、沉积时间对沉积率的影响，用傅里叶红外光谱（FTIR）和扫描电子显微镜（SEM）对改性前后的微球进行了表征；研究了沉积率、载体用量、酶浓度及戊二醛（GA）浓度对固定化酶活回收率的影响；考察了固定化酶的储存稳定性和重复利用性。结果表明，随PEI/DA质量比增加，沉积率先增加后降低，质量比为1∶1时最大；随沉积时间增加，沉积率线性增长，10 h后PEI/DA体系沉积率为单独DA沉积改性的2.66倍，但沉积时间对N元素含量和酶活回收率影响不大；酶固定化时载体用量存在饱和值，CA和GA浓度的最优值分别为0.8 mg/ml和0.1%(质量)，此时酶活回收率可达78.8%。在25℃下储存30 d后，固定化酶的保留活性为77.2%，而游离酶只有12%；重复使用10次后，固定化酶仍能保持88.3%的相对活性。

引言

近年来，利用生物酶法捕集CO2受到了越来越多的重视，碳酸酐酶（CA）快速有效地催化CO2的可逆水合反应，且反应条件温和、高效专一、污染少和后处理简单，是一种绿色工艺。然而，CA价格高、稳定性差且不易重复利用，需要对其进行固定化。

常用的载体材料可分为高分子材料、无机材料、聚合物-无机复合材料等。无机材料具有稳定性好、机械强度高、耐酸碱、造价低廉和使用寿命长等优点，应用广泛。常用的有介孔分子筛、多孔玻璃（CPG）、磁性纳米颗粒、二氧化硅（SiO2）等。为了与酶分子形成共价连接，固定化之前通常需用硅烷偶联剂对载体表面功能化，引入活性基团。例如，Fei等分别以3-氨基丙基三乙氧基硅烷（APTES）和3-缩水甘油基氧丙基三甲氧基硅烷（GPTMS）改性得到氨基和环氧基功能化的介孔分子筛，前者通过戊二醛（GA）将CA交联到载体表面，后者直接与CA反应，制备了两种固定化CA，对热、酸碱的稳定性和储存稳定性都得到了很大提高，并具有良好的重复利用性。张朝晖等先利用APTES对CPG表面硅烷化处理，再用GA将其活化后固定化CA，固定化酶的最大活力为1.32 U/g CPG，固定化效率为33.4%。Al-Dhrub等先用SiO2包覆磁性纳米颗粒，再用APTES在SiO2表面引入氨基，然后通过GA固定化CA，酶的稳定性提高。综上所述，固定化后CA的稳定性及重复利用性通常可得到明显改善，但固定化效率以及酶活较低。这是因为采用硅烷偶联剂改性时，对载体表面的羟基数量和活性要求较高，存在一定的局限性；而且湿法改性过程比较烦琐，常涉及甲苯等有机溶剂。因此，迫切需要寻找一种简单、便捷、适用性更广的表面改性及固定化CA方法。

近年来，以多巴胺（DA）为代表的贻贝仿生沉积技术引起了研究者的广泛关注。在有氧和弱碱性条件下，DA可自发地在材料表面氧化自聚形成聚多巴胺（PDA）涂层。操作过程简单易行、条件可控，适用于各种类型和形状的材料，且成本低廉、易于大规模操作。然而，单纯DA的自聚所需时间较长，形成的涂层不均匀、稳定性差，通过添加含有伯胺的聚合物如聚丙烯酰胺（PAM）、聚乙烯亚胺（PEI）等可以促进DA的均相聚合和沉积，大大缩短沉积时间并进一步改善表面亲水性。这种方法已用于漆酶在纳滤膜上的固定化，在酶负载量、活性以及固定化酶的稳定性方面均表现出更好的性能。尚未见到用于CA的报道。

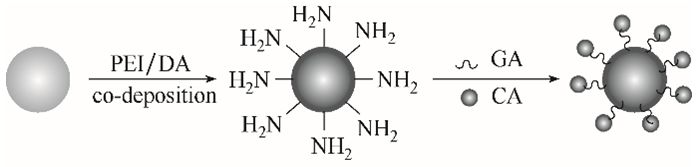

本文将以SiO2微球为载体，采用PEI/DA共沉积法引入氨基，然后用GA固定化CA。研究载体改性条件包括PEI和DA的质量比、沉积时间对沉积率的影响，并对改性前后的微球进行表征；优化酶固定化条件，考察其储存稳定性和重复利用性。

结论

（1）通过聚乙烯亚胺/多巴胺共沉积法改性得到PEI/PDA-SiO2，FTIR和SEM结果以及实验现象都表明PEI/PDA沉积到SiO2微球表面。

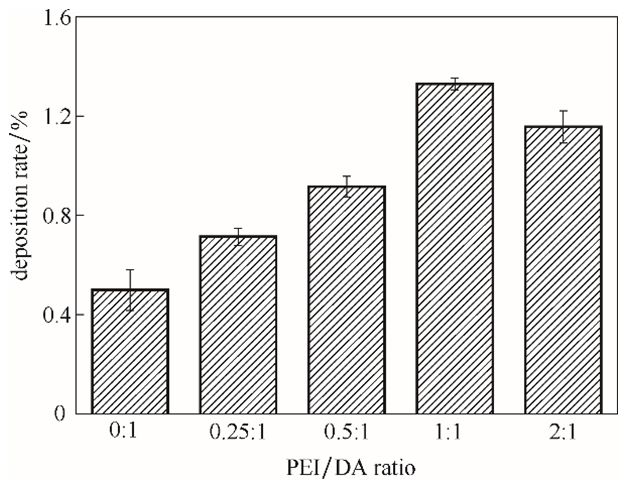

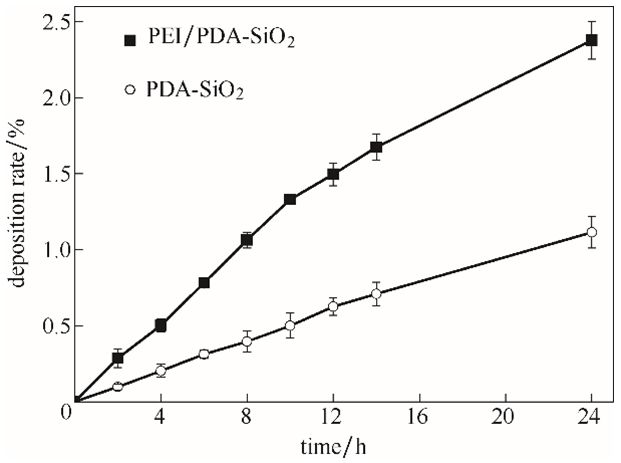

（2）PEI/DA质量比和沉积时间对沉积率影响较大，质量比过低和过高都会造成沉积率下降；随沉积时间延长，沉积率呈线性增长，PEI/DA体系的沉积率高于DA单独沉积的体系。

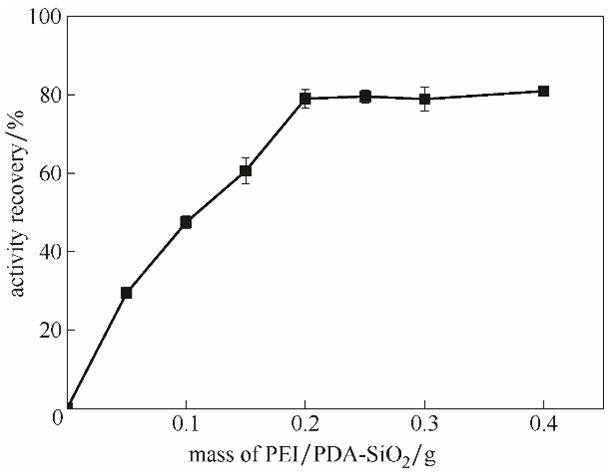

（3）沉积率对载体表面N 元素含量和固定化酶活回收率影响不大；制备的PEI/PDA-SiO2用于固定化CA时，载体用量、酶浓度和GA浓度都对固定化酶活回收率有影响，需要仔细调控。

（4）固定化后的CA具有较高的酶活回收率（接近80%），贮存稳定性大大提高，并且具有良好的重复利用性。

1 实验材料和方法

1.1

材料

1.2

1.3

PEI/DA共沉积改性SiO2微球的制备
